Šablono tikrinimo aparatūra
Pagrindinė Specifikacijos parametrai:
| PROJEKTAS | Specifikacija | ||||||
| Įtampa | 220 V 50/60 Hz 100 W | ||||||
| Kameros blokas | 1000 W pramoninė kamera, 21X - 135X | ||||||
| Foninė šviesa | Didelės teritorijos plokščia šviesa | ||||||
| XY variklis | X veleno rankinis pavaras, Y dirželinis pavaras | ||||||
| Monitorius | 21,5 colių 1080P | ||||||
| Šablono dydis | <736 mm | ||||||
| Objekto plieninė tinklelis | 370–736 mm | ||||||
| Mašinos dydis | L = 1000 mm w = 900 mm H = 1350 mm |

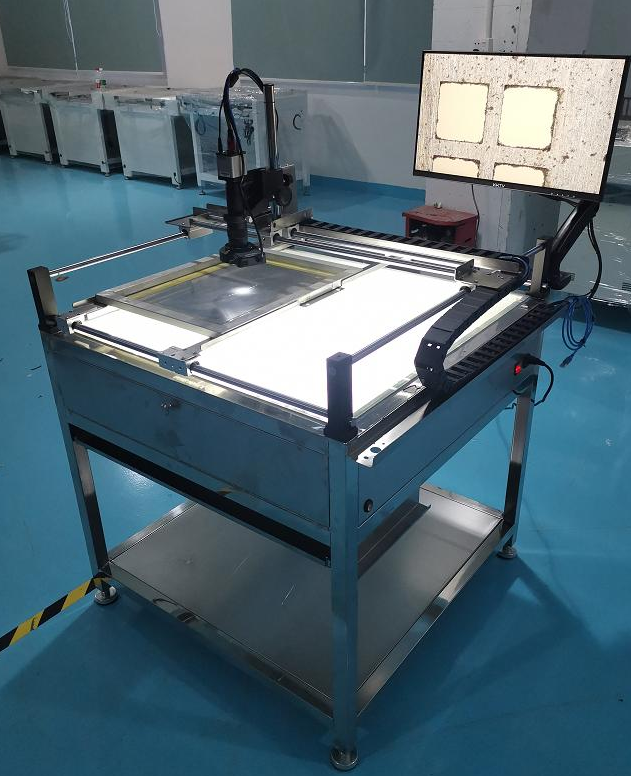

SVII-900 yra ekonomiškas šablonų apžiūros aparatūras. Didėjant elektronikos gaminių gamybos tikslumui ir vis dažniau naudojant labai mažus komponentus, spaudo technologija tampa vis sudėtingesnė, o plieninės sieto valymo kokybė vaidina labai svarbų vaidmenį spausdinimo procese. Šiuo metu neįmanoma patikrinti mažų komponentų plieninių sietų angų valymo efektyvumą tik remiantis vizualine stebėsena. Tačiau SVII-900 rankinio tipo apžiūros aparatas įrengtas aukštos raiškos pramoniniu vaizdo kameros. Sujungus su plokščiu šviesos šaltiniu ir perduodant užfiksuotas angų nuotraukas ekranui analizei, sumažinamas aptikimo sudėtingumas, pagerinamas tikslumas ir efektyvumas.
Įrangos parametrai:
1: Tinkamas plieninis sietas: maksimalus 736 mm X 736 mm X 40 mm
2: Apžiūros metodas: vaizdo kameros fotografavimas
3: Kamera: 2 milijonų pikselių
4: Ekranas: ASUS 17 colių
5: Pagrindo apšvietimas: LED pagrindo apšvietimas
7: Priekinė švietimo sistema: LED apvali lempa
8: X ašis: Tiesiaeigis slydymo bėgelis
9: Y ašis: Tiesiaeigis slydymo bėgelis
10: Z ašis: Tiesiaeigis slydymo bėgelis + pavaros tikslus reguliavimas
11: Įrangos matmenys: 865 mm x 860 mm x 1530 mm
Kiekio kontrolės mašinos produktų ypatybė:
1. Platus aptikimo diapazonas:
Didžiausias aptikimo plotas: 736x736 mm
2. Didelis plieninės tinklelės universalumas:
Plieninės tinklelės dydis: 370 mm - 736 mm
3. Paprasta naudoti:
Rankinis realaus laiko aptikimas, paprasta ir patogu
Pagrindiniai techniniai parametrai:
| PROJEKTAS | Specifikacija | ||||||
| Įtampa | 220 V 50/60 Hz 100 W | ||||||
| Kameros blokas | 1000 W pramoninė kamera, 21X - 135X | ||||||
| Foninė šviesa | Didelės teritorijos plokščia šviesa | ||||||
| XY variklis | X veleno rankinis pavaras, Y dirželinis pavaras | ||||||
| Monitorius | 21,5 colių 1080P | ||||||
| Šablono dydis | <736 mm | ||||||
| Objekto plieninė tinklelis | 370–736 mm | ||||||
| Mašinos dydis | L = 1000 mm w = 900 mm H = 1350 mm | ||||||
| Mašinos svoris | 75kg |
Mašinos sudėtis
Vaizdinimo vienetas:

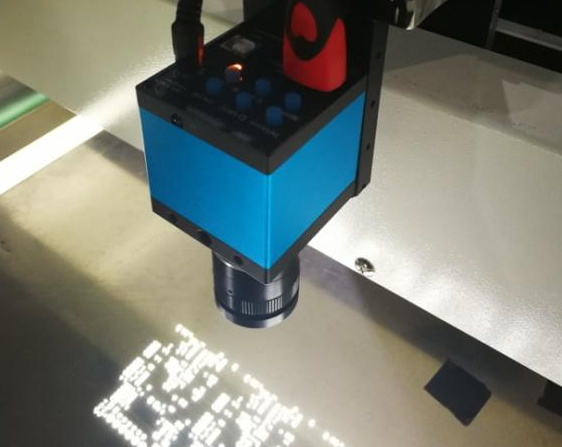

1. 1000 W pramoninis kamerą yra svarbus įrenginio komponentas, atsakingas už skylių padėties nustatymą.

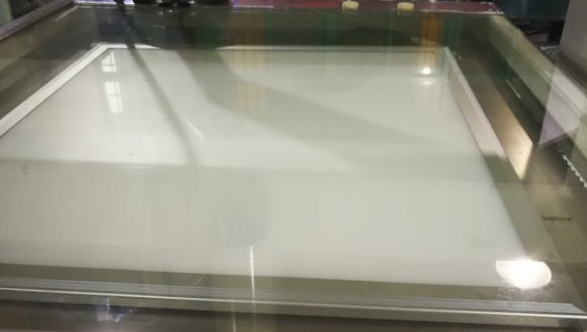

2. Apšvietimas iš priekio yra labai svarbus ir tiesiogiai veikia aiškumą bandymo metu. Prašome reguliuoti šviesos šaltinio ryškumą pagal faktines sąlygas. Šviesos šaltinis turi būti baltas.

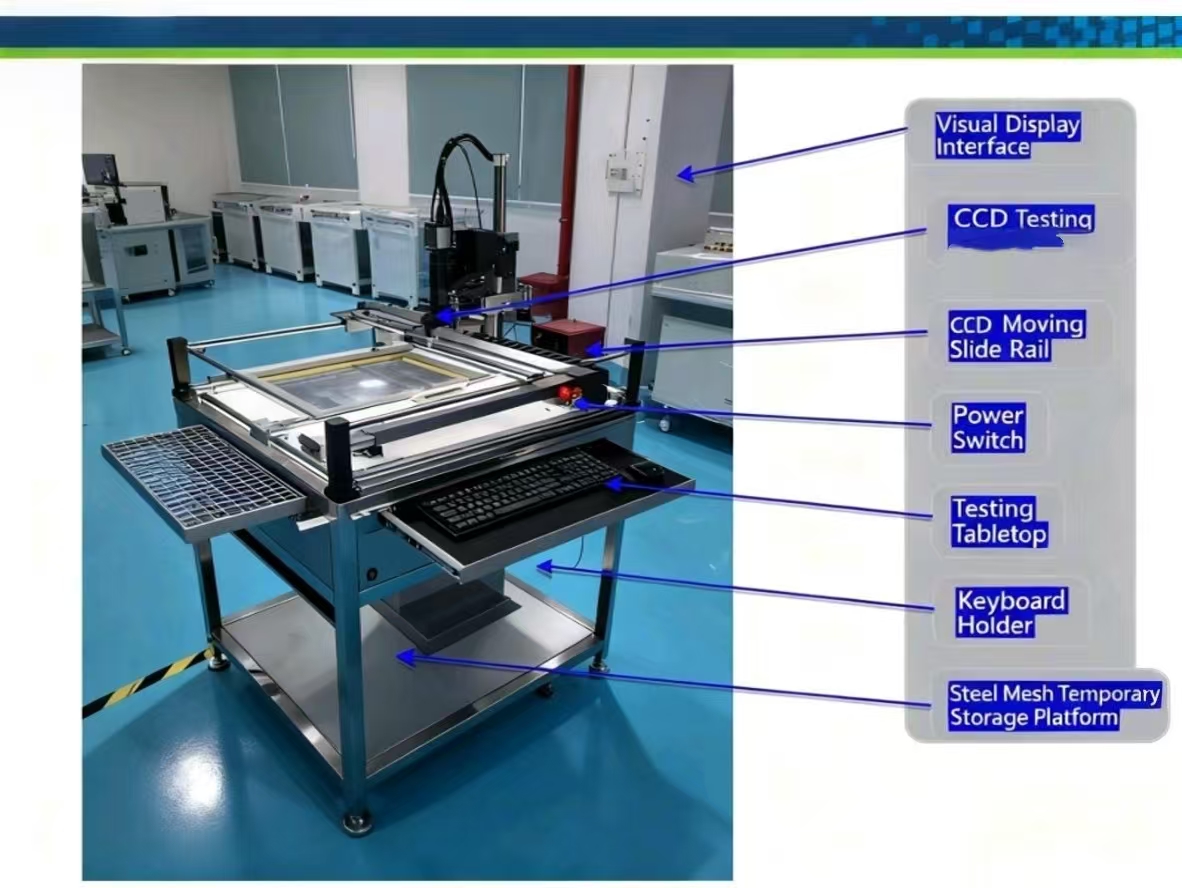

išvaizda ir konstrukcija:
Veikimo žingsniai:
1. Prijunkite maitinimą ir paspauskite mygtuką [Maitinimas].
2. Uždėkite tikrinamą plieninį tinklą horizontaliai ant [bandymo stalo].
3. Įjunkite [šviesos šaltinio reguliavimo jungiklį], tuomet įsijungs foninis apšvietimas (balta šviesa).
4. Rankiniu būdu stumkite [slenkančiosios bėgelės rankeną], kad valdytumėte X ir Y kryptis, kad [CCD bandymo mechanizmas] perkeltų į testavimo poziciją.
5. Stebėkite [vaizdinio displėjaus sąsają] rankiniam vertinimui.
Pastabos:
Eksploatuojant nedarykite tiesioginio spaudimo į kamerą, kad nebūtų pažeistas perdavimo mechanizmas ir pati kamera. Baigus apžiūrą, išjunkite foninę šviesą, kad būtų išvengta šviesos šaltinio tarnavimo laiko sumažėjimo.
